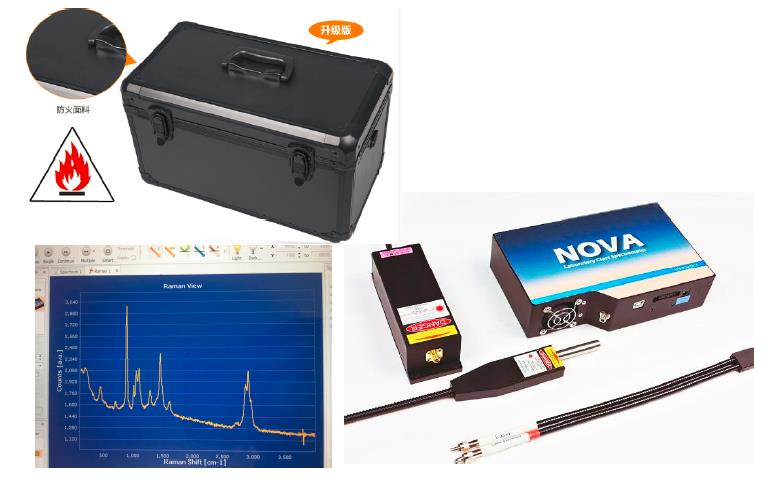

F-K-Sens 便攜拉曼光譜監測儀
F-K-Sens 便攜拉曼光譜水質監測儀 采用 On-chip 制冷技術，內含一顆 Back Thinned CCD，靈敏度提升 10X，暗噪聲降低 80%。獨特的開放架構，適應 液體 / 固體 / 粉體 樣品形態。此外，搭載 DPS 平行光接入器，結合商用顯微鏡，迅速構建“顯微”拉曼系統。這意味著在性能更強大的同時，樣品適應性比以往更加廣泛而靈活。
典型應用領域：野外水質監測，海洋測試，極地礦物質，刑偵現場檢測，血樣分析，油墨分析，食品安全控制。
病變組織檢測 病變組織標記物往往非常微量，這需要一款拉曼信號靈敏度高、噪音抑制強的光譜儀。
SERS 檢測 信號相比激光極其微弱，需要深達 OD6 的 Rayleigh 散射抑制比和長時曝光能力。
F-K-Sens 便攜拉曼光譜水質監測儀 在以上領域的應用得益于如下幾個特點：
1 On-chip 制冷技術 F-K-Sens 采用濱松 熱電內制冷型探測器，結合優秀的電子設計，可以將工作溫度降至環境以下 40℃，抑制了暗電流噪音，提高了信噪比；
2 峰值 95% 的量子化效率 F-K-Sens 的探測器采用特殊的 背面減薄技術，從背面將光引入 PN 節，提高了量子轉化效率；
3 最小 1μm 共焦能力 F-K-Sens 可通過特殊共焦拉曼探頭搭載在 DPS 平行光接入器之上，接入各主流商用顯微鏡平臺，構建“顯微”拉曼系統；進一步配合復享光學 顯微共焦 技術，還可以實現共焦功能，提高樣品的顯微分辨能力，特別適用于多層石墨烯拉曼光譜檢測；
4 除此之外，借助復享光學的專業設計團隊，我們還能為您定制 更低波數 / 更高分辨率 的拉曼光譜系統。
5 內置控制系統和供電系統，可連續野外無供電環境適用 24小時以上，最長超過100小時。
6 體積小，重量輕
|
|
|
|
|
|
 |
|
|
|

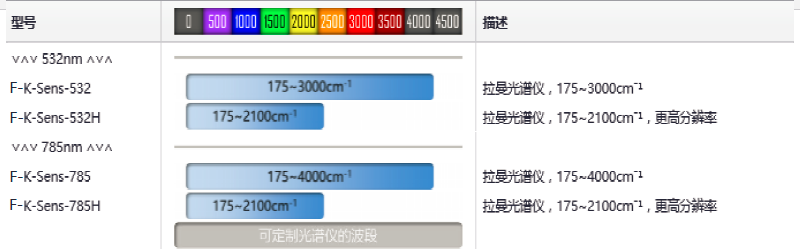

拉曼光譜儀，175~3000cmˉ¹ |
|
|
|
拉曼光譜儀，175~2100cmˉ¹，更高分辨率 |
|
|
|
|
|
|
|
拉曼光譜儀，175~4000cmˉ¹ |
|
|
|
拉曼光譜儀，175~2100cmˉ¹，更高分辨率 |
|
|
|
|
|
|
532nm：F-K-Sens-532，F(xiàn)-K-Sens-532H
|
|
|
|
激光波長： |
532.0±0.5nm |
|
★ 激光線寬： |
優于 0.1nm |
|
拉曼光譜范圍： |
|
|
F-K-Sens-532， |
● 拉曼范圍 175~2900cmˉ¹ ● 分辨率 8.0cmˉ¹ |
|
F-K-Sens-532H， |
● 拉曼范圍 175~1900cmˉ¹ ● 分辨率 5.0cmˉ¹ |
|
激光功率： |
0~100mW，連續調節 |
|
785nm：F-K-Sens-785，F(xiàn)-K-Sens-785H
|
|
|
|
激光波長： |
785.0±0.5nm |
|
★ 激光線寬： |
優于 0.1nm |
|
拉曼光譜范圍： |
|
|
F-K-Sens-785 |
● 拉曼范圍 175~4000cmˉ¹ ● 分辨率 12.0cmˉ¹ |
|
F-K-Sens-785H |
● 拉曼范圍 175~2000cmˉ¹ ● 分辨率 6.0cmˉ¹ |
|
激光功率： |
0~500mW，連續調節 |
|
其他參數
|
|
|
|
★ 探測器： |
Hamamatsu，S7031，64×1044 pixels，64 行背照式，峰值量子化效率 95% |
|
制冷范圍： |
On-chip 制冷，最大制冷低于環境溫度 40℃，如：20℃ 室溫時最大制冷 -20℃ |
|
信噪比： |
10,000:1，顯著優于同類產品 |
|
動態范圍： |
50,000:1，暗噪聲主動抑制技術 |
|
積分時間： |
8ms ~ 15min，超長積分，探測更弱信號 |
|
拉曼探頭 |
|
|
焦距： |
● 7.5mm ● 平行光 ∞ 輸出 |
|
端口： |
⊙ 樣品端金屬 Ferrel，外徑 9.5mm ⊙ 光譜儀端 SMA905 接口 ⊙ 激光端 FC 接口 |
|
★ 接入器： |
DPS 平行光接入器，方便耦合商用顯微鏡 |
|
溫度控制： |
內置優化 PSoC 算法，±0.5℃ 精確溫控 |
|
外包裝 |

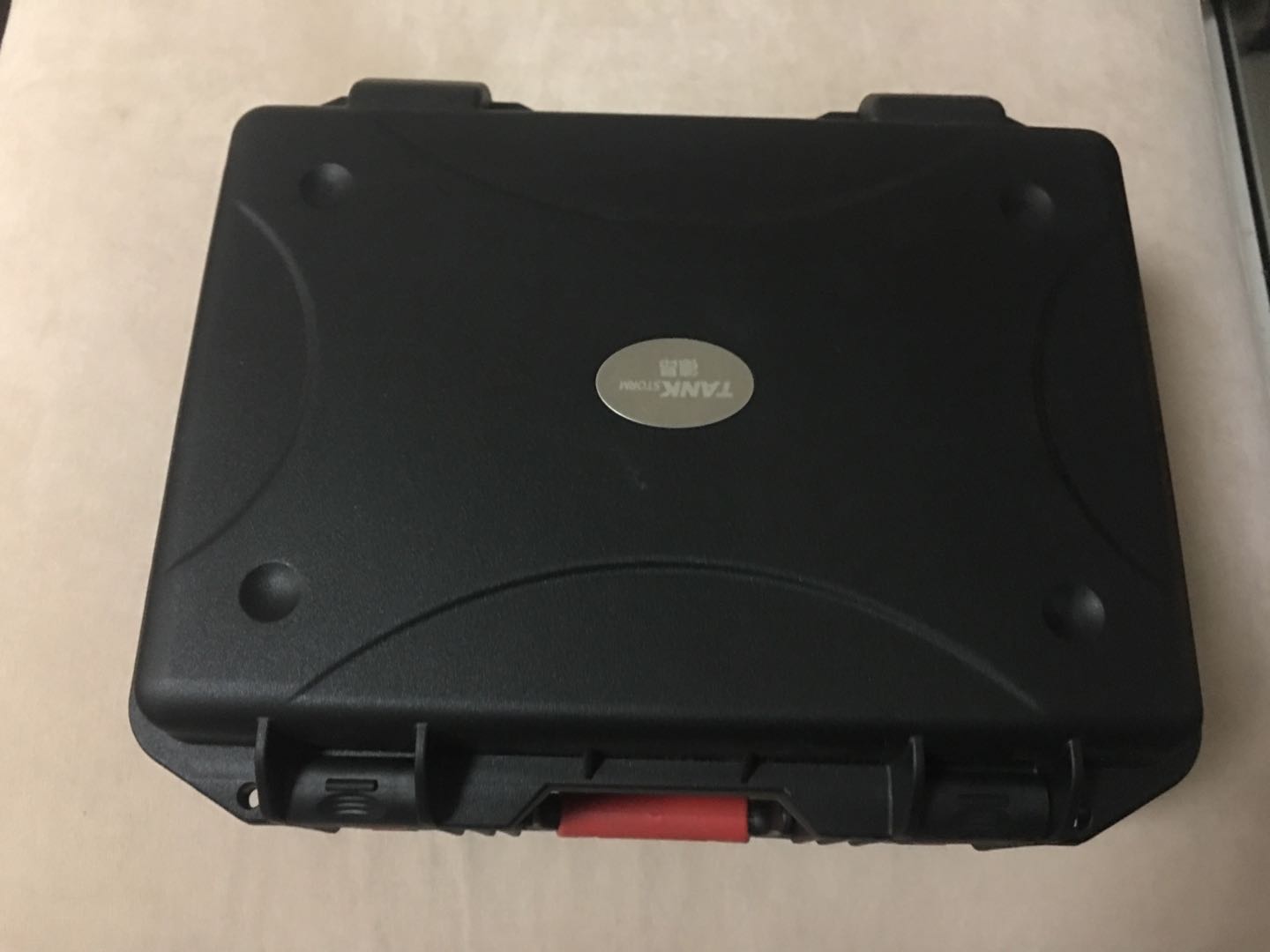

整套系統裝配在防爆箱中，帶拉桿， 系統一體式設計，系統穩定，操作方便，無需現場連接搭建。 體積小于50x50x30cm， |
電源
操作系統 |
內置12V電源，至少可以工系統連續工作12小時 逆變器，12V24V 轉220V1000W逆變器。
嵌入式控制系統，10.8英寸，采用128G SD卡存儲，×USB3.0，1×Micro-USB2.0
|
|
尺寸 / 重量 |
470x310x280mm/< 14KG(連續使用24小時） |
|
|

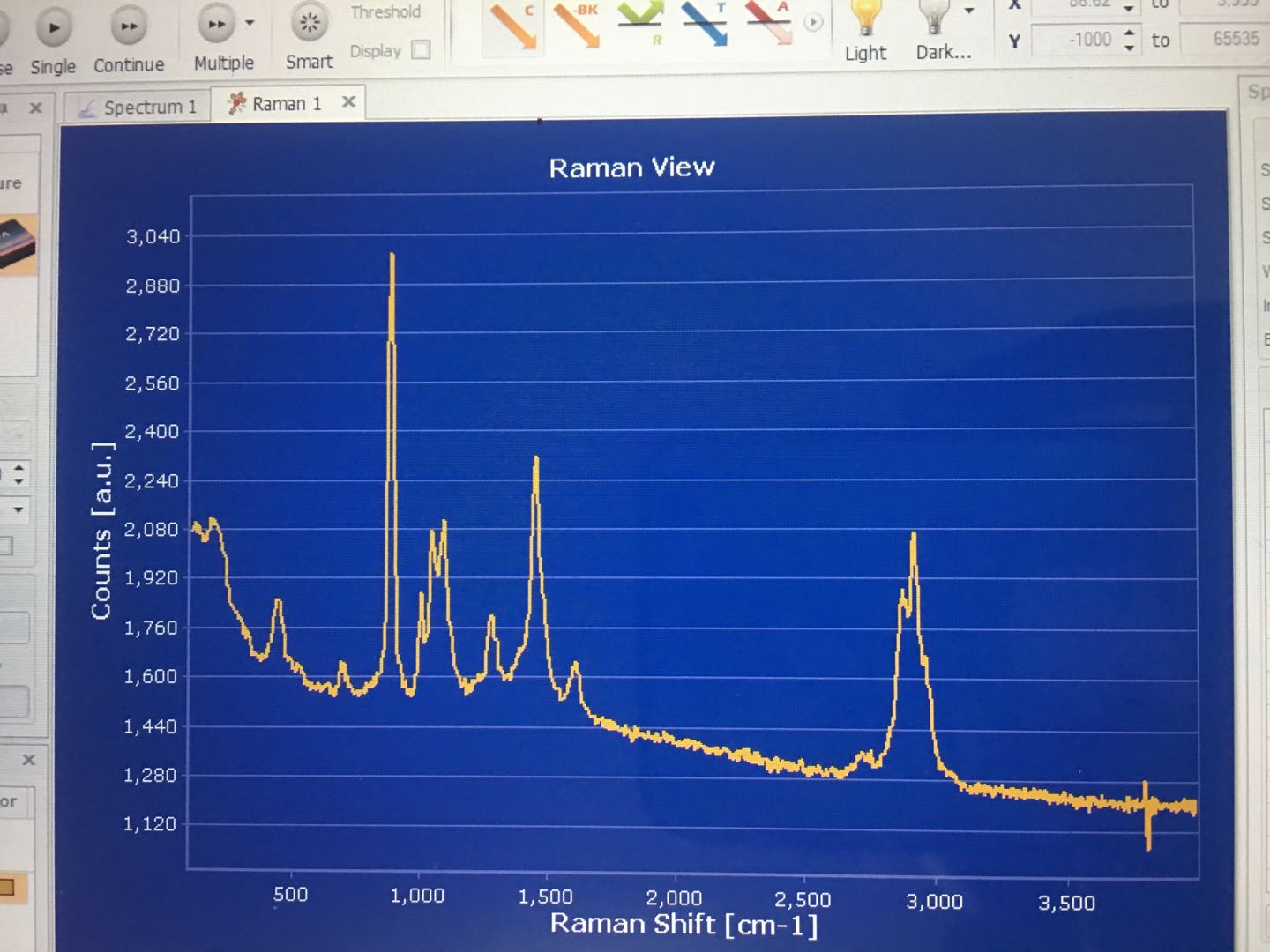

檢測案例
